スクリューカバー&ポストカバー
工作機械のボールねじやプレスのポスト等駆動部を保護する
金属製エクスパンド式の防塵カバーです。

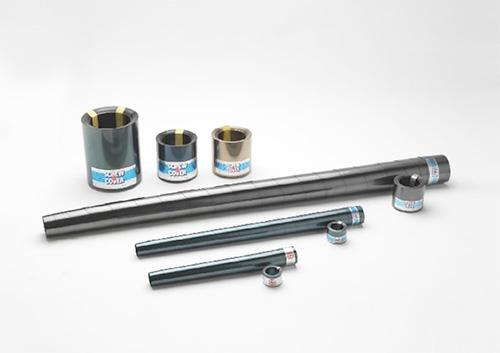

![](images/tsh_scnewimg1.jpg)
特長
・伸縮自在のスパイラル形状
・防塵、防災、精度維持に貢献
・簡単な装着、省スペース
・優れた耐久性能
・高精度な仕上がり
・確かな安全性
・短納期対応
スクリューカバー
![スクリュ−カバー](img/screwcover_main.jpg)
工作機械のボールねじを保護し、粉塵や異物混入から守り、かじりを防止します。
手指を挟むなどの事故から作業者を守ります。
用途
・工作機械 ・産業機械 ・溶接機
・ロボット ・金型 ・その他機器
使用箇所例
・ボールねじ ・スプライン ・送りねじ
・シリンダーロッド ・シャフト ・ガイドポスト
![用途1](img/screwcover_p2.gif)
![用途2](img/screwcover_p3.gif)
![用途3](img/screwcover_p4.gif)
動作イメージ
寸法選定
下記の表は標準寸法表です。次の6項目の要求仕様をご連絡いただければ、
機種の選定をさせていただきます。

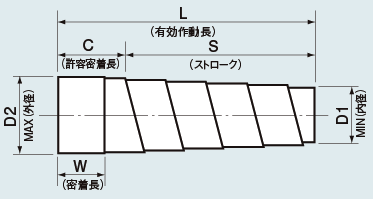

![](img/sc_img01.gif)
スクリューカバー標準寸法表(及び使用上の注意)
@ねじ・シャフト径
A有効作動長(L)
B許容密着長(C)
C許容大口径部外径(D2)
D使用状態(縦/横)
E使用状況

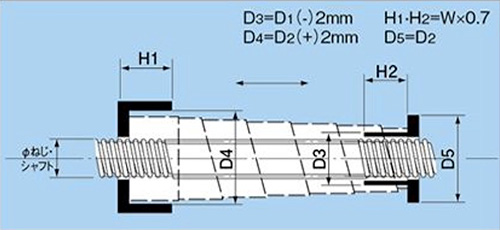

受け治具寸法
下記の受け治具寸法をご参考に、受け治具を製作してください。スクリューカバーは伸縮時、回転運動を伴いますので、余りしっくりした両受皿は避けてください。
![](images/sc_newimg2.jpg)
・大口径部外径誤差=D2−(0〜3o)
・小口径部内径誤差=D1+(0〜2o)
・伸縮時の大、小口径寸法変化=0〜3o
※当社では、D2(外径)寸法表示は密着長時(Max状態の時)に測定し、D1(内径)は有効作動長時(Min状態の時)で寸法表示してあります。
![ポストカバー](img/postcover.jpg)
ダイセットへ簡単に取付けられ、ガイド部分で発生する事故から作業者を守ります。

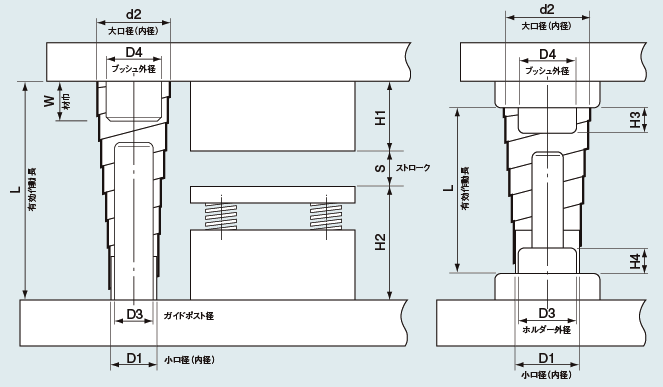

選定方法
![](img/pc_img01.gif)
選定は、下記の4項目により、標準寸法表からお選びください。
ポストカバー標準寸法表(及び使用上の注意)
@d2=D4+4o
AL>H1+H2+S
BD1>D3
CW<H1
耐久性に優れたカバーを使用したいという現場のニーズを解決!
スクリューカバーの解決事例集
スクリューカバーの材質や特注のオーダーについてお答えします。
スクリューカバーに関するご質問
